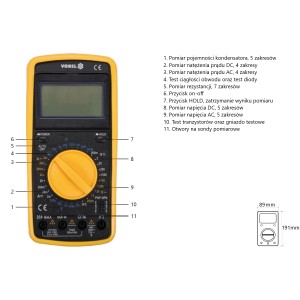

Vorel Wielofunkcyjny Miernik Cyfrowy Multimetr LCD

Vorel Wielofunkcyjny Miernik Cyfrowy

• Miernik uniwersalny 81775 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych.
• Osadzony w ramce z regulacją kąta nachylenia wyświetlacz LCD możemy ustawić w dogodnej dla nas pozycji pracy.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750V
• pomiar napięcia stałego: D.C. 0-1000V
• pomiar natężenia prądu przemiennego: A.C. 0-20A
• pomiar natężenia prądu stałego: D.C. 0-20A
• pomiar rezystancji: 0-200MΩ
• test diody: IF 1mA, UR 1,5V
• test ciągłości obwodu: 0-100Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-200μF
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika 81775 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
• obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,3A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81775 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100Ω (brak możliwości ustawienia miernika tylko na test diody)
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi, gniazdo pomiarowe 20A bez bezpiecznika
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

Dane techniczne:

• Marka: Vorel
• Symbol: 81775
• Seria: GRD
• Zastosowanie: elektryczne
• Zasilanie: bateryjne
• Rodzaj baterii: 9V; 6F22
• Data Hold: tak
• Pomiar napięcia przemiennego: 0-1000 V a.c.
• Pomiar napięcia stałego: 0-750 V d.c.
• Prąd stały: 0-20 A
• Pomiar rezystancji: 0-200 MΩ
• Pomiar hFe tranzystora: PNP|NPN
• Test diody: TAK
• Prąd przemienny: 0-20 A
• Pomiar pojemności: 0-200 µF
• Regulowany wyświetlacz: tak
• Sygnał dźwiękowy: tak
• Zakres wyświetlacza: 1999
• Wyłączanie automatyczne: tak

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
